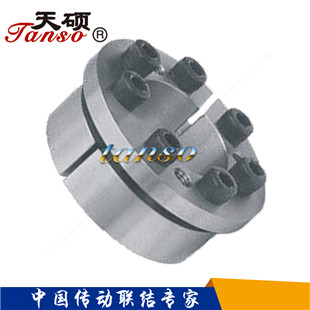

Z4型漲緊連接套由錐度不同的開口雙錐內環與開口雙錐外環及兩個雙錐壓緊環組成，用內六角螺栓鎖緊。與Z2型漲緊連接套比較，結合面長，對中精度高，用于旋轉精度要求較高和傳遞較大載荷的場合。

       漲緊連接套工作原理：利用錐面原理，通過調整錐面軸向位移，達到徑向膨脹
·具備傳遞扭矩大、拆裝便捷、可重復使用等諸多特點
·以上特點彌補了鍵聯結的許多不足之處，該產品是取代鍵的可佳選擇
·多種公制或英制尺寸外徑、內徑可供選擇
·相對于鍵聯結，可以_傳動無間隙，使用壽命_長

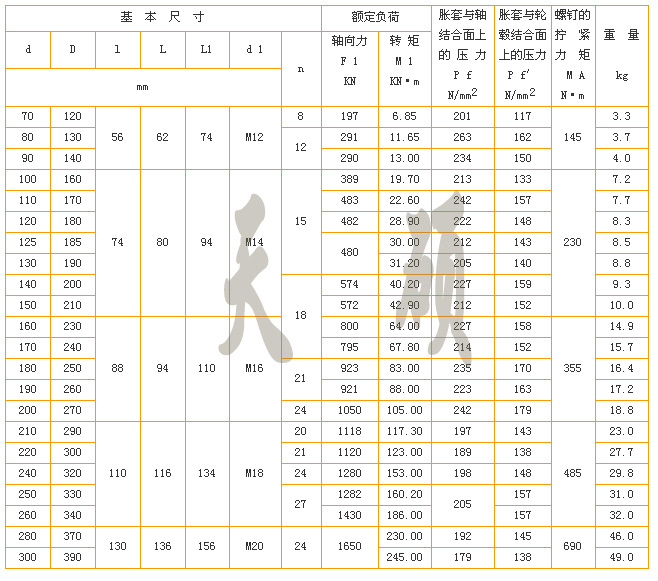

Z4型漲緊連接套的基本尺寸 (按JB/T 7934-1999生產)
