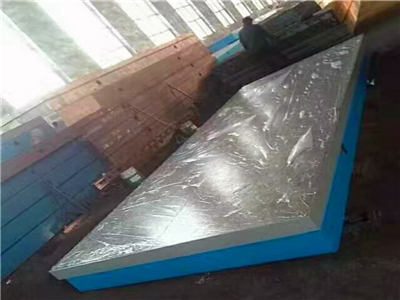

檢驗平板按照按JB/T7974-99標準制造，檢驗平板工作面用金剛砂研磨工藝用于制作的檢驗平板，量具修理，用本產(chǎn)品研磨后的制件表面粗糙度Ra≤0.08μm。檢驗平板能_高精度和表面潔度。其中在平板的研磨加工中有一種嵌有金剛砂磨料在平板上進行研磨的形式，在這種形式中研具是必不可少的工具，該研具稱為嵌砂磨平板。檢驗平板具有組織均勻、結(jié)構(gòu)緊密、無砂眼、氣孔、縮松、等鑄造缺陷。
檢驗平板合格標準：
1、檢驗平板工作表面不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。
2、檢驗平板工作表面不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各種鑄造表面應清型砂、且表面平整，涂漆牢固。各棱邊應修鈍。在精度等級低于“00”級的檢驗平板工作面上，對于直徑小于15mm的砂孔允許用相同的材料堵塞，其硬度應低于周圍材料的硬度。在工作面上堵塞的部位應不多于四處，其相互之間的距離應不小于80mm。
3、檢驗平板相對兩個側(cè)面上，應設(shè)置有安裝手柄、吊環(huán)等吊裝設(shè)施的螺紋孔或圓柱孔。設(shè)計吊裝位置時應考慮盡量減少因吊裝而引起的變動。
4、根據(jù)用戶要求，在檢驗平板工作面上設(shè)置螺紋孔或溝槽后，這些部位不應出現(xiàn)高于工作面的凸起現(xiàn)象。
5、檢驗平板應采用細顆料的灰口鑄鐵或合金鑄鐵制造。
6、檢驗平板工作面的硬度應為HB 170-220。
7、檢驗平板工作面應采用刮削工藝，對于“3”級平板工作面也可以采用刨削工藝，刨削工作表面的表面粗糙度按輪廓算術(shù)平均偏差Ra值應不大于μm。
8、應經(jīng)過穩(wěn)定性處理和去磁。
檢驗平板用途是用于工件檢測或劃線的平面基準量具。
檢驗平板工作表面不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。
